Software

Eckdaten rein. Anlagenbuch raus.

Wenig Eingabe, viel Ergebnis Links fünf Eingaben — Geräte, Speicher, Solar, System, Verteilung —, sie laufen auf einen Punkt zusammen. Von dort fächert es nach rechts auf 22 Seiten in 8 Blättern auf. INPUT 5 Angaben Geräte Speicher Solar System Verteilung OUTPUT 22 Seiten
Programm öffnen Was es kostet
Eine DateiLäuft im Browser, ohne Installation und ohne Anmeldung. Nichts einzurichten, nichts zu aktualisieren.
Planen kostet nichtsRechnen, vergleichen und am Bildschirm prüfen bleibt unbegrenzt frei. Abgerechnet wird nur das freigegebene Anlagenbuch.
Ihre Zahlen bleiben hierGerechnet wird im Browser. Nach außen gehen nur Schlüssel, Projektkennung und Größe — kein Kundenname, keine Adresse, keine Stückliste, kein Preis.

Ansehen

Vier Minuten, eine Anlage.

Musteranlage

Vier Dateien zum Aufmachen.

01 · PDF

Anlagenbuch

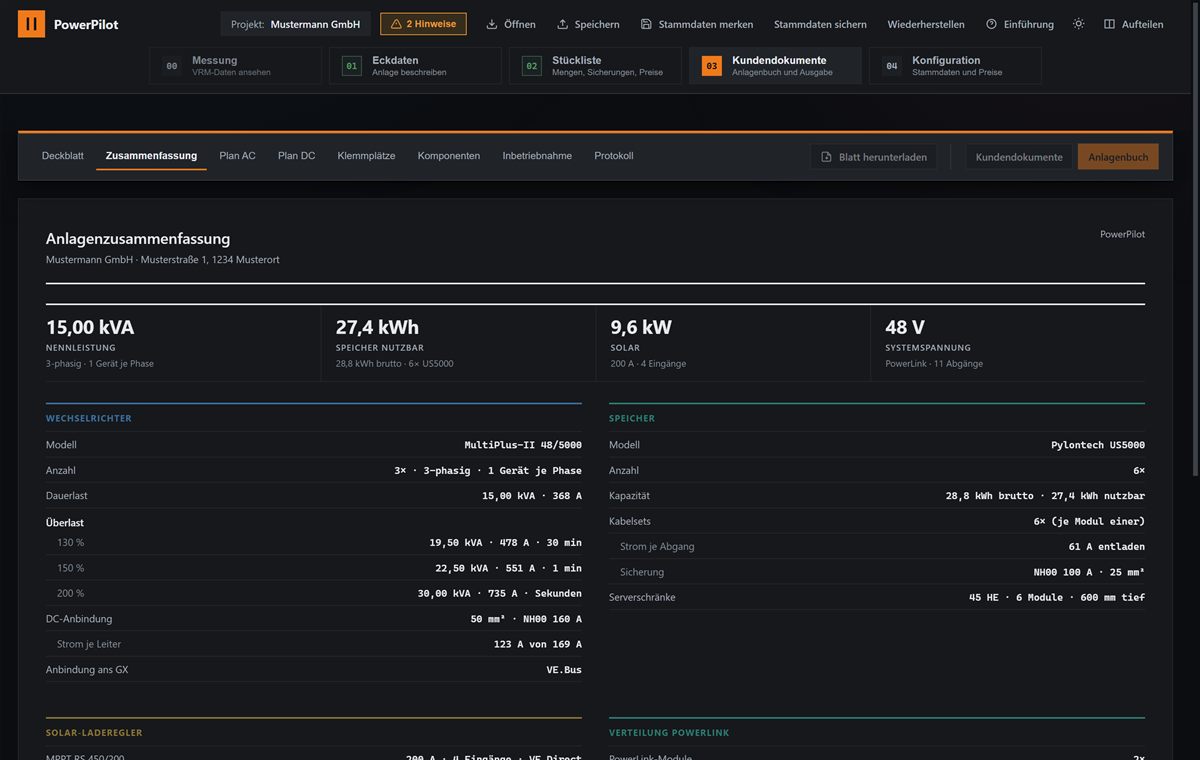

Alle sieben Blätter in einem: Zusammenfassung, Stromlaufplan AC und DC, Klemmplatzbelegung, Komponenten, Inbetriebnahme, Prüfprotokoll. Die Fassung, die beim Betreiber bleibt.

22 Seiten · 4,9 MB

Ansehen Laden

02 · PDF

Kundendokumente

Was der Kunde bekommt: Zusammenfassung, Verteilung mit PowerLink, Monitoring, Buchsenbelegung am Cerbo, Klemmplätze. Ohne Preise.

7 Seiten · 4,5 MB

Ansehen Laden

03 · PDF

Stromlaufplan DC

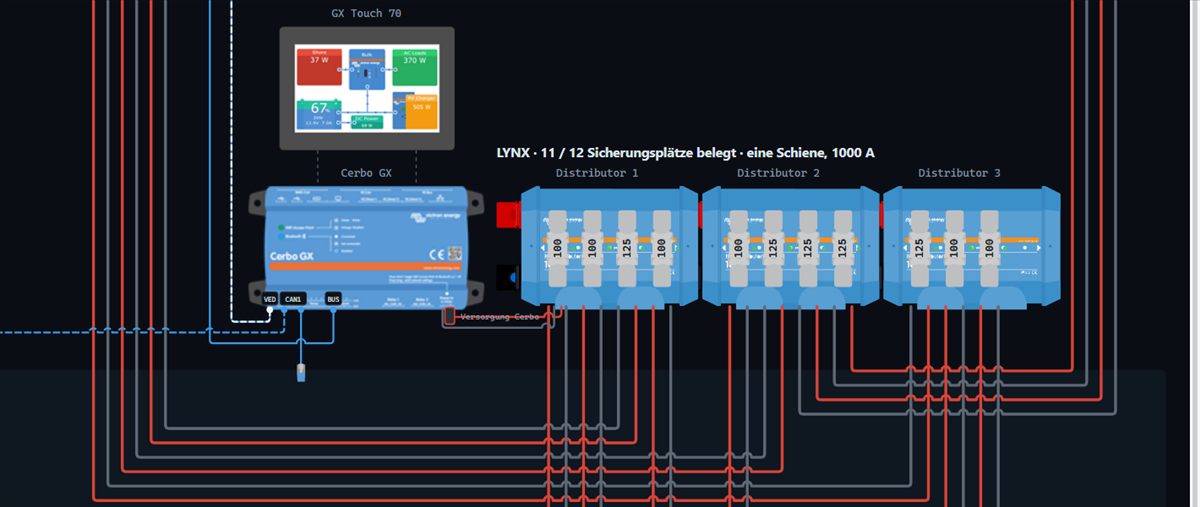

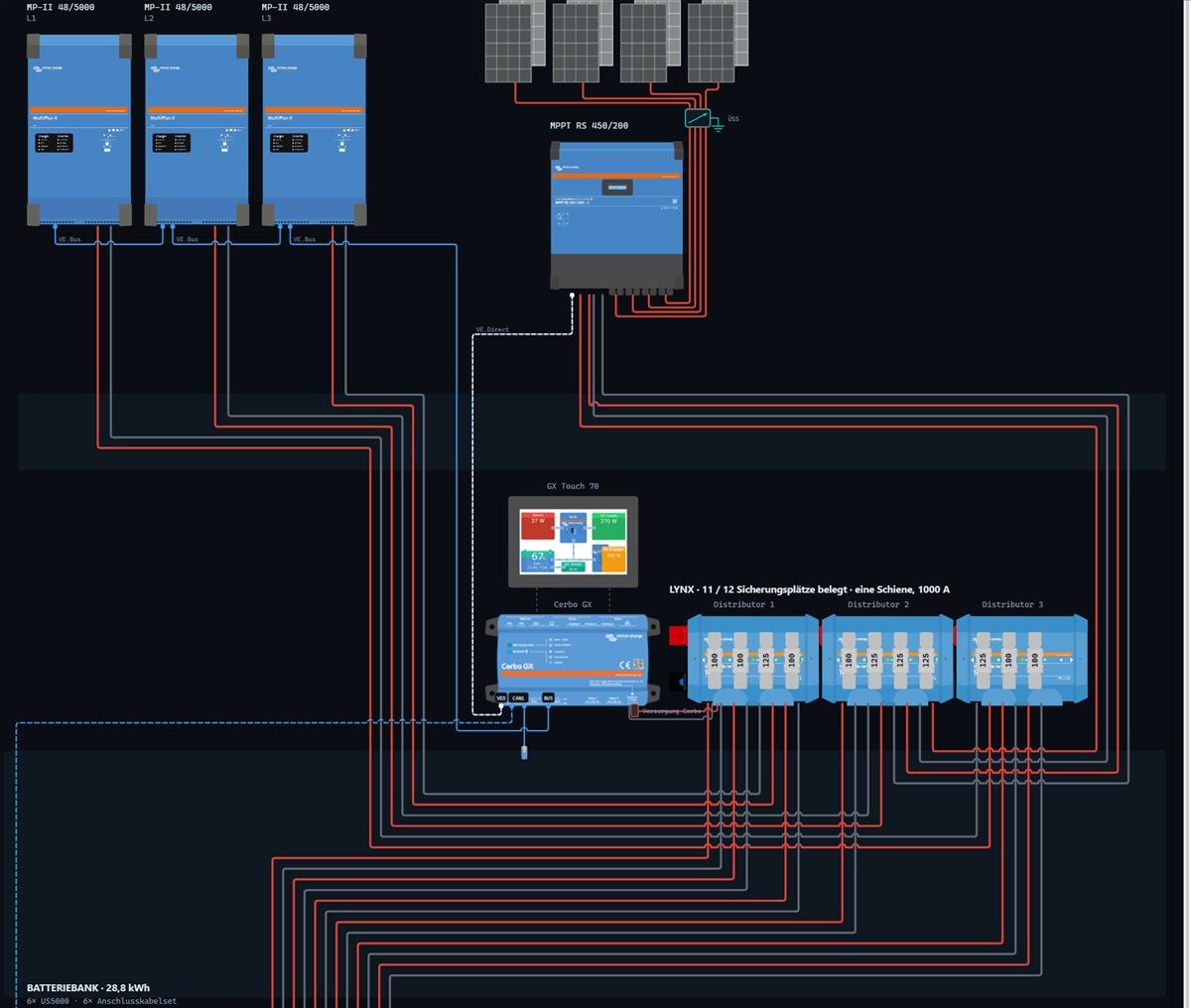

Einpolig, ein Blatt A3: drei MultiPlus-II, zwei Laderegler, 20 Speichermodule, PowerLink mit jedem einzelnen Sicherungsplatz und der Datenstrang bis zum Cerbo.

1 Blatt A3 · 3,5 MB

Ansehen Laden

04 · PDF, ausfüllbar

Prüfprotokoll

Nach OVE E 8101:2025. Grau hinterlegt steht, was PowerPilot aus den Anlagendaten übernommen hat; farbig, was am Objekt zu messen ist. Die Felder sind im PDF ausfüllbar — laden Sie es, dann bleibt Ihre Eingabe erhalten.

12 Seiten · 0,4 MB

Ansehen Laden

Das Programm

Fünf Reiter, eine Eingabe.

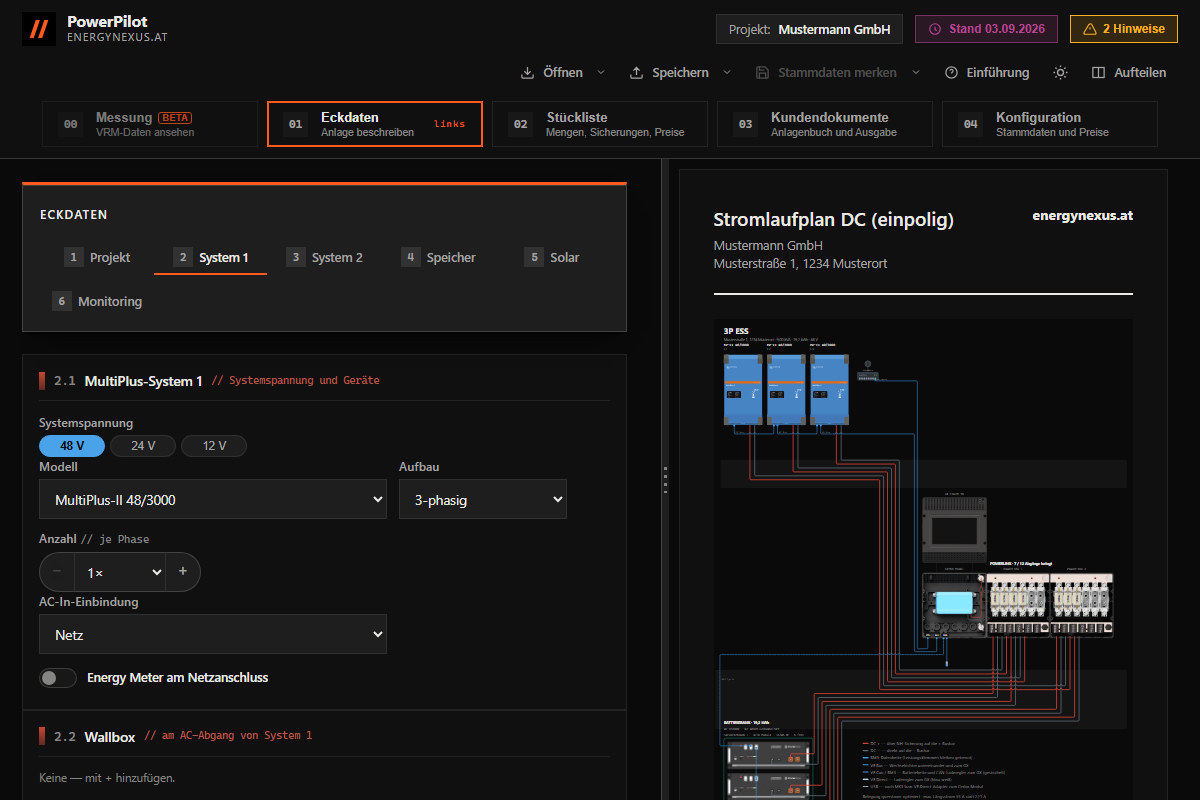

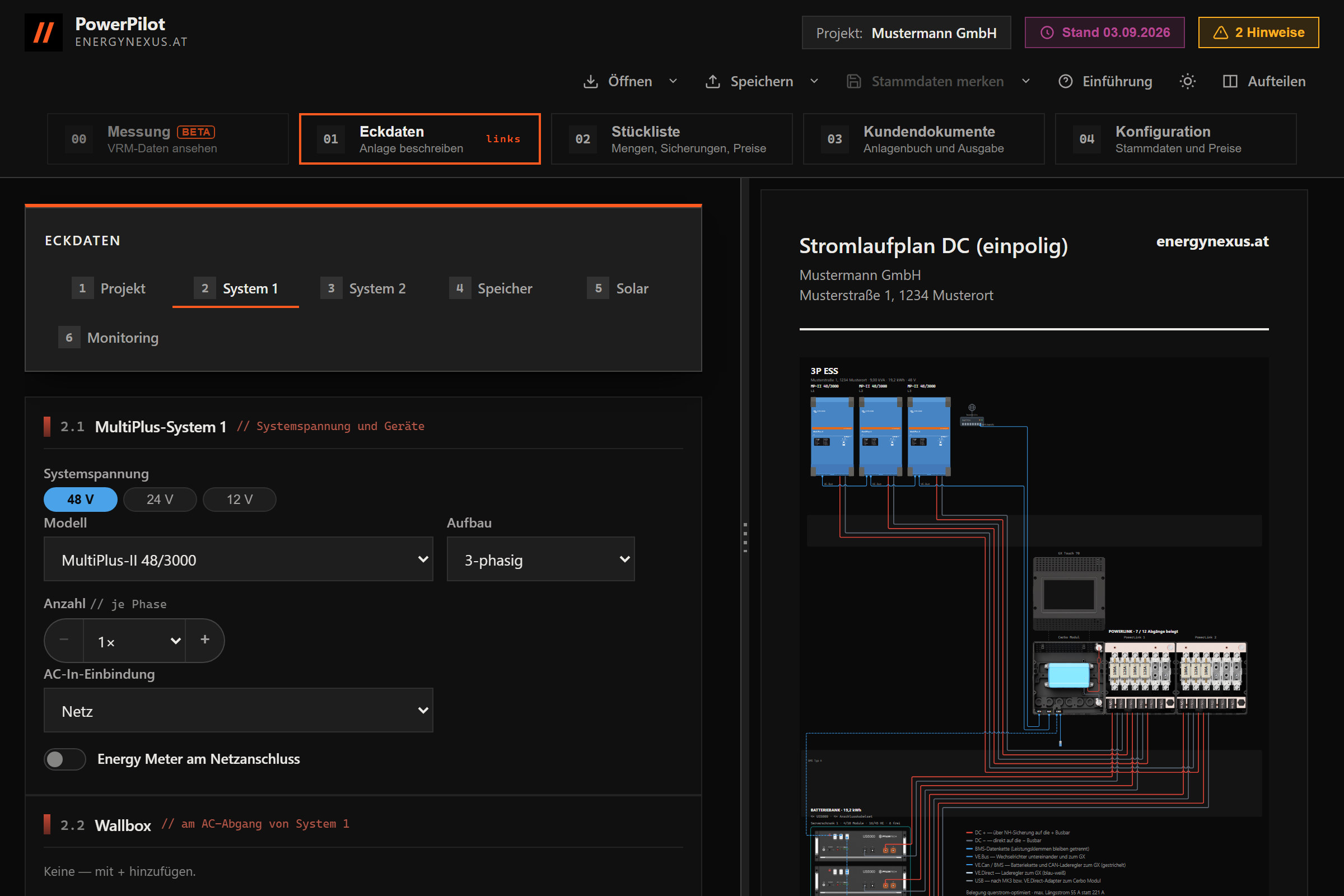

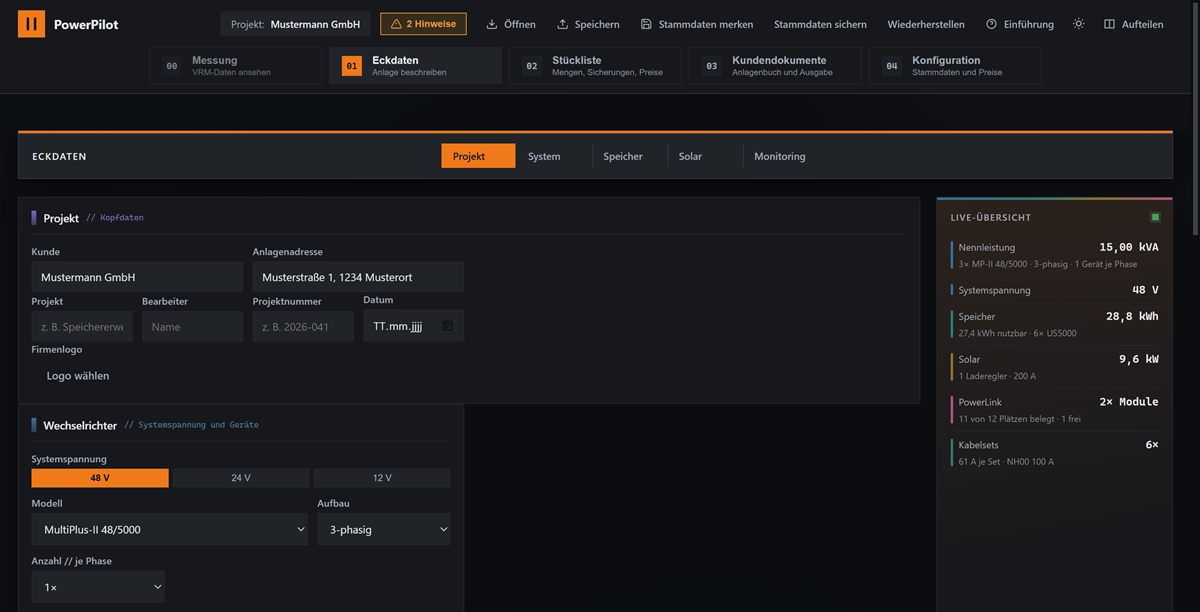

PowerPilot im Browser, geteilte Ansicht: oben die fünf Reiter 00 Messung, 01 Eckdaten, 02 Stückliste, 03 Kundendokumente und 04 Konfiguration. Links geöffnet Eckdaten, System 1: Systemspannung 48 V, Modell MultiPlus-II 48/3000, Aufbau 3-phasig, Anzahl 1 je Phase, AC-In-Einbindung Netz. Rechts der Stromlaufplan DC der Musteranlage Mustermann GmbH mit drei Wechselrichtern, GX Touch, PowerLink-Verteiler und Batteriebank.

Was es kann

Eine Eingabe, und alles rechnet mit.

Auslegung

Ströme statt Faustregeln

Dauerlast und Überlast bei 130, 150 und 200 %, Strom je Leiter, Querschnitt und NH-Größe — gerechnet aus den Gerätedaten, nicht geschätzt.

Prüfregeln

99 Regeln laufen ständig mit

41 davon kritisch: sie melden, dass die Anlage so nicht baubar ist. Geprüft wird bei jeder Änderung, nicht auf Knopfdruck.

Pläne

Stromlaufplan AC und DC

Einpolig gezeichnet, mit jedem Sicherungsplatz, jeder Klemmzeile und dem ganzen Datenstrang. Ändert sich ein Abgang, wandert die Leitung mit.

Stückliste

Die Victron-Preisliste liest sich selbst ein

Das offizielle PDF hineinziehen genügt: 852 Artikel über die Artikelnummer zugeordnet. Einkauf und Verkauf sind zwei Sichten auf dieselben Zeilen — ein Kundendokument kann keinen Einkaufspreis zeigen.

Prüfprotokoll

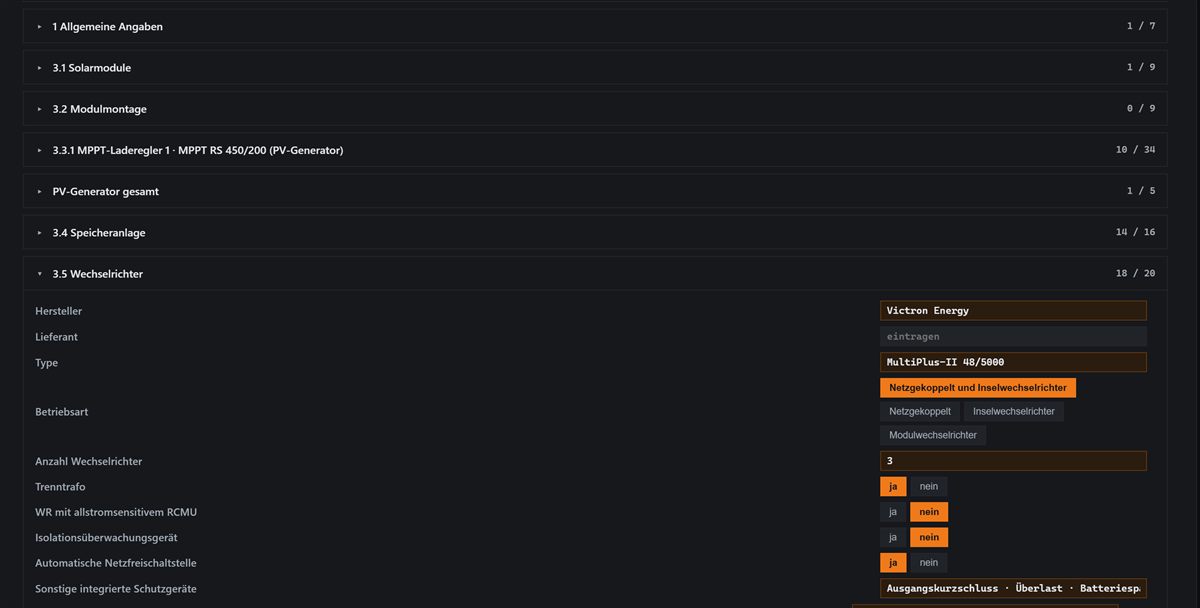

322 Felder nach OVE E 8101

Geräte, Typen, Spannungen und Ströme stehen darin, bevor jemand es öffnet. Abschließen setzt Datum und Bearbeiter und sperrt jedes Feld.

Errichter

Prüffassung: 13 kB statt 5 MB

Dieselbe Ansicht ohne Preise und Stammdaten. Er trägt Inbetriebnahme, Seriennummern und Protokoll ein und schickt dieselbe Datei zurück — sie liest sich ins Projekt ein.

Von der gewählten Gerätezahl bis zur Sicherung Eingegeben wird nur die erste Angabe: 3 × MultiPlus-II 48/10000 an 48 V. Daraus rechnet PowerPilot 30,00 kVA Dauerlast, 735 A Gesamtstrom, 245 A je Gerät und 123 A je Leiter; bei 50 mm² mit 169 A zulässiger Belastbarkeit ergibt das die Sicherung NH00 160 A. Die Überlaststufen stehen darunter. EINGABE 3 × MP-II 48/10000 · 48 V DAUERLAST 30,00 kVA 3-phasig STROM 735 A 245 A je Gerät JE LEITER 123 A 2 Leiter QUERSCHNITT 50 mm² 169 A zulässig SICHERUNG NH00 160 A aus dem Querschnitt ÜBERLAST 130 % 39,00 kVA 956 A 30 min 150 % 45,00 kVA 1103 A 1 min 200 % 60,00 kVA 1471 A Sekunden eingetippt wurde nur die erste Angabe Von der gewählten Gerätezahl bis zur Sicherung Eingegeben wird nur die erste Angabe: 3 × MultiPlus-II 48/10000 an 48 V. Daraus rechnet PowerPilot 30,00 kVA Dauerlast, 735 A Gesamtstrom, 245 A je Gerät und 123 A je Leiter; bei 50 mm² mit 169 A zulässiger Belastbarkeit ergibt das die Sicherung NH00 160 A. Die Überlaststufen stehen darunter. EINGABE 3 × MP-II 48/10000 · 48 V DAUERLAST 30,00 kVA 3-phasig STROM 735 A 245 A je Gerät JE LEITER 123 A 2 Leiter QUERSCHNITT 50 mm² 169 A zulässig SICHERUNG NH00 160 A aus dem Querschnitt ÜBERLAST 130 % 39,00 kVA 956 A 30 min 150 % 45,00 kVA 1103 A 1 min 200 % 60,00 kVA 1471 A Sekunden eingetippt wurde nur die erste Angabe

Das Ergebnis

Acht Blätter, die beim Kunden bleiben.

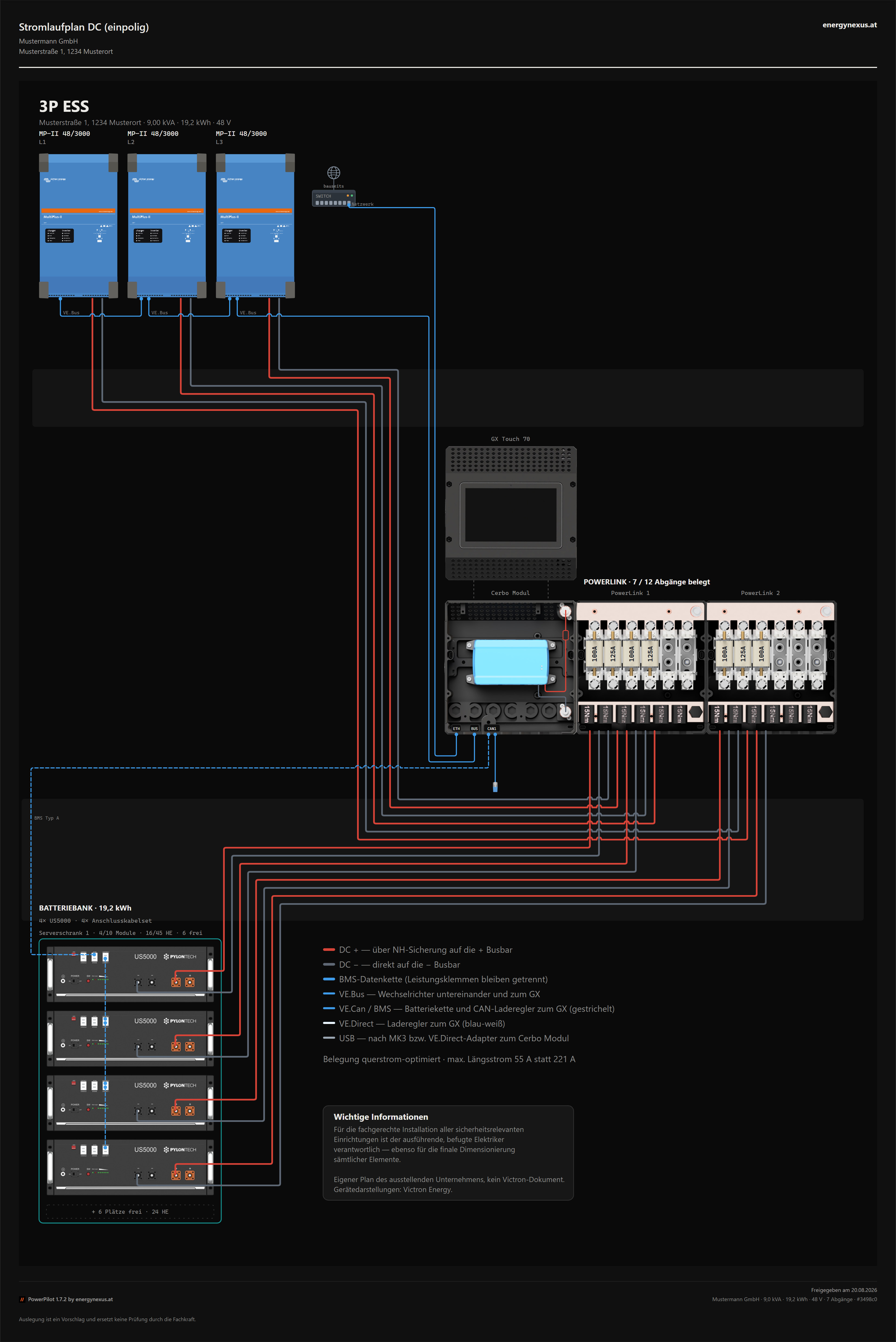

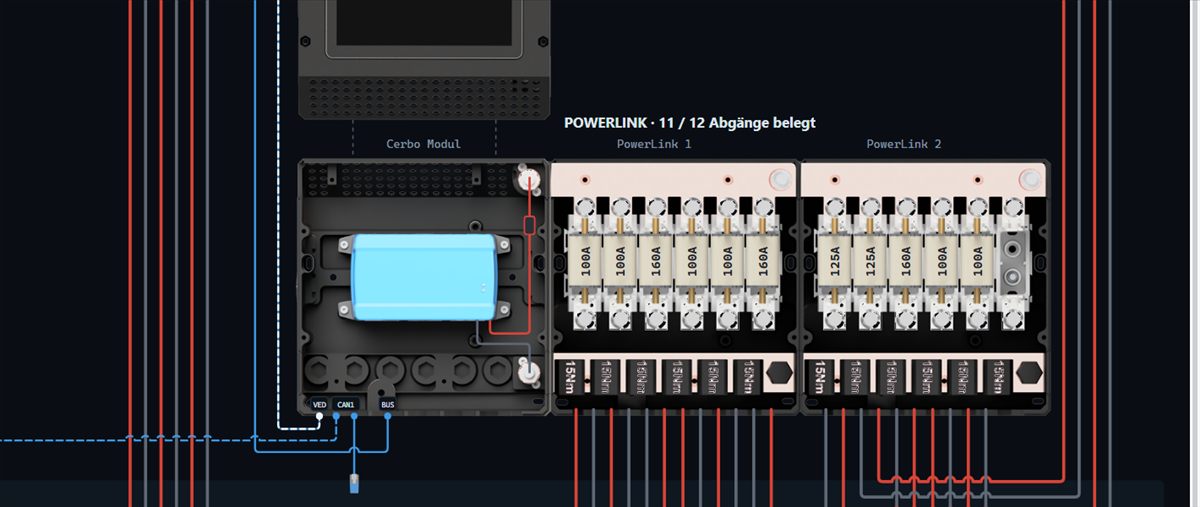

Blatt Stromlaufplan DC (einpolig) der Musteranlage Mustermann GmbH, 9,00 kVA, 19,2 kWh, 48 V: oben drei MultiPlus-II 48/3000 an L1, L2 und L3 mit Netzwerk-Switch, in der Mitte das Cerbo-Modul mit GX Touch 70 und zwei PowerLink-Module, 7 von 12 Abgängen mit Sicherungen 100 A und 125 A belegt, unten die Batteriebank mit vier Pylontech US5000. Rote und graue Linien für DC plus und minus, blaue für die Datenleitungen, darunter die Legende.

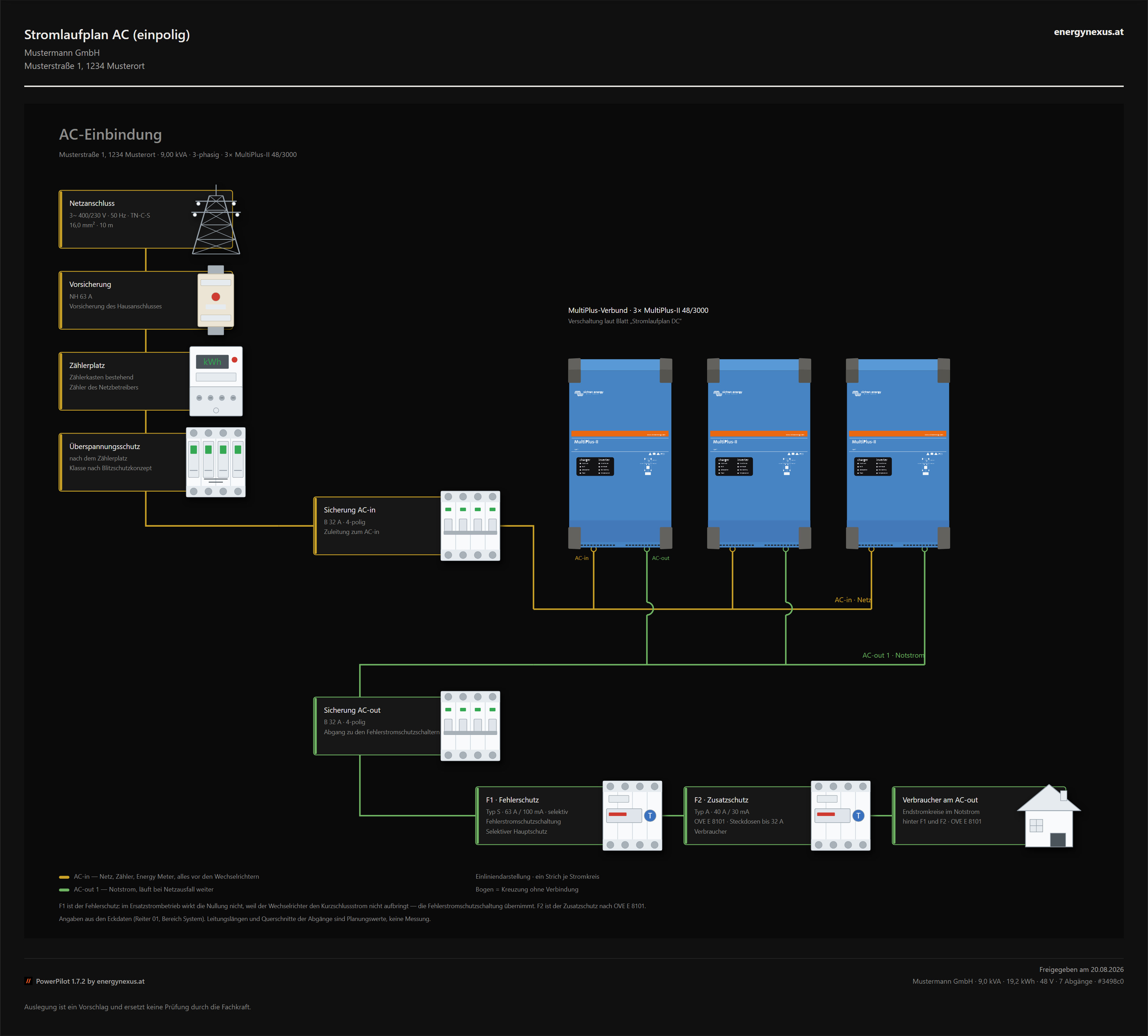

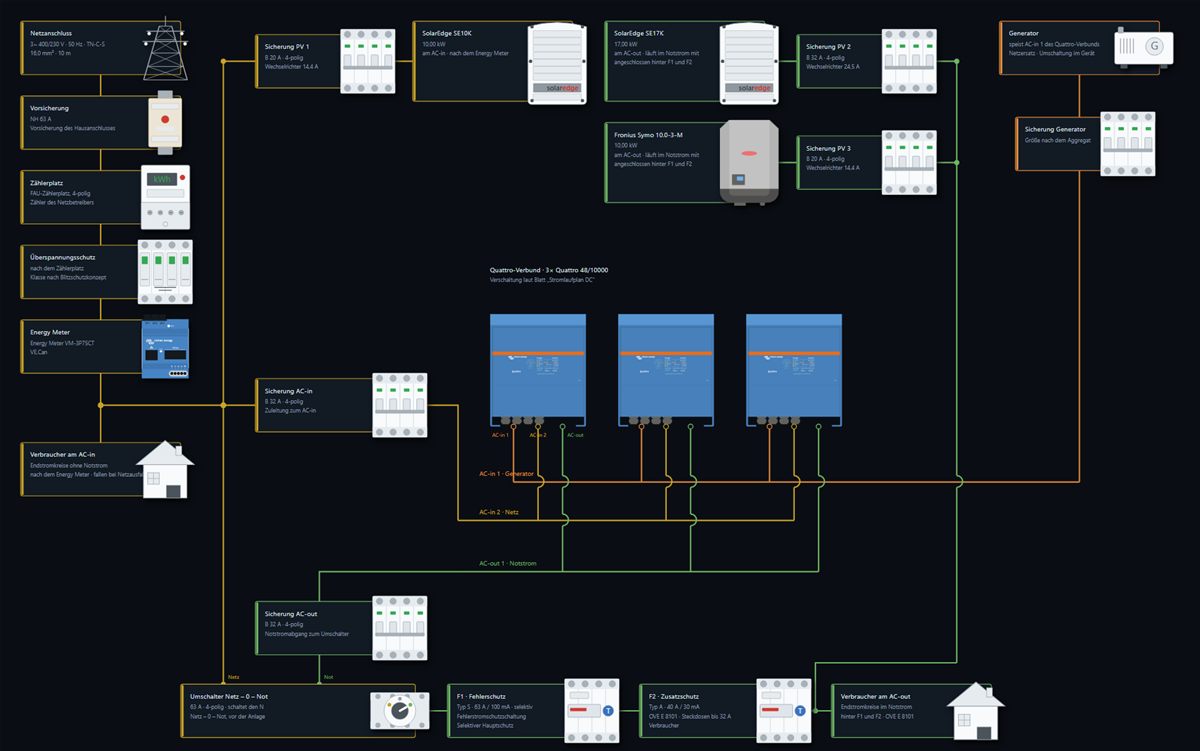

Blatt Stromlaufplan AC (einpolig), AC-Einbindung der Musteranlage, 9,00 kVA, 3-phasig: links untereinander Netzanschluss 3~ 400/230 V TN-C-S, Vorsicherung NH 63 A, Zählerplatz und Überspannungsschutz, dann die Sicherung AC-in B 32 A zu drei MultiPlus-II 48/3000. Gelb der Zweig AC-in, grün der Zweig AC-out 1 für den Notstrom über Sicherung AC-out B 32 A, F1 Fehlerschutz Typ S 63 A / 100 mA und F2 Zusatzschutz Typ A 40 A / 30 mA zu den Verbrauchern.

Abrechnung und Bezug

Abgerechnet wird das Ergebnis, nicht die Arbeit.

Freigaben im Bündel
Freigaben Preis netto je Freigabe Preis brutto
139,00 €39,00 €46,80 €
10370,00 €37,00 €444,00 €
25875,00 €35,00 €1.050,00 €

Gekauftes Guthaben verfällt nicht — kein Abo, kein Ablaufdatum, keine Frist zum Aufbrauchen. Nettobeträge zuzüglich 20 % Umsatzsteuer; die Bruttospalte gilt für Käufer ohne Vorsteuerabzug. Der Schlüssel kommt unmittelbar nach der Zahlung per E-Mail und wird im Programm einmal hinterlegt. Für eine Vorführung oder ein Angebot über größere Stückzahlen schreiben Sie uns über das Kontaktformular.

Lizenz

Schlüssel prüfen.

Jede Bestellung ergibt einen Schlüssel mit dem Guthaben aller bestellten Bündel. Kaufen Sie später nach, schicken Sie ihn mit — dann wird auf ihn aufgeladen, statt ein zweites Konto anzulegen. Hier lässt er sich jederzeit überprüfen.

Eine Anlage durchrechnen kostet nichts.

PowerPilot öffnen
