PowerLink

Hochstrom, geordnet.

PowerLink ist ein modular aufgebautes Hochstrom-DC-Verteilsystem für Energiespeicher. Es verteilt die Gleichstromversorgung im System und sichert die einzelnen Gleichstromkreise über NH00-Sicherungen gegen Überlast und Kurzschluss ab — im Fehlerfall schaltet nur der betroffene Stromkreis ab.

Ausgelegt für 48-V-Systeme bis 60 V DC, konzipiert für Victron-basierte Anlagen sowie Off-Grid- und Hybridsysteme.

Die Module ansehen

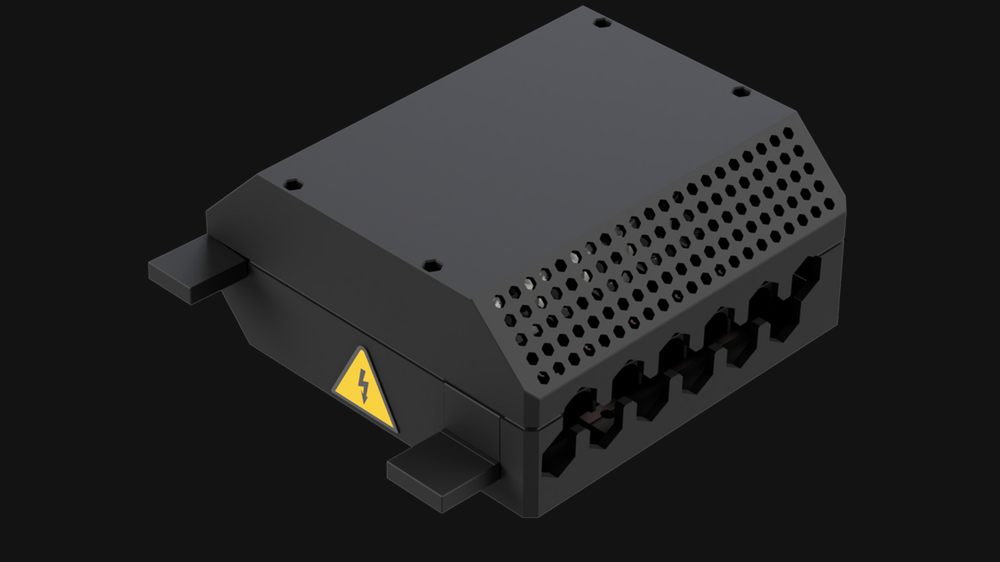

PowerLink Basismodul, geschlossen und schräg von vorn: schwarzes Gehäuse mit Lochfeld zur Belüftung, gelbem Warnschild an der Seite und sechs Kabelausschnitten an der Stirnseite.
Das Basismodul im geschlossenen Zustand. Die Kabelausschnitte an der Stirnseite nehmen die Abgänge auf, das Lochfeld belüftet das Gehäuse passiv.Vollbild 1000 px

Das System in Zahlen

960 Ampere angeschlossen.
500 Ampere über den Querschnitt.

Die 960 A sind die Summe der Ein- und Abgänge am Basismodul — sechs mal 160 A. Über den Querschnitt der Busbar darf an keiner Stelle mehr als 500 A fließen, und das gilt für beide Schienen, plus und minus.

Deshalb werden Wechselrichter, Ladegeräte und Solarladeregler abwechselnd aufgelegt: so nimmt der Strom den kurzen Weg und läuft nicht über die ganze Schiene. Kommen Zusatzmodule dazu, wächst die Zahl der Anschlüsse — die 500 A über den Querschnitt bleiben davon unberührt und sind die Grenze, die für jedes System gilt.

Summe der Anschlüsse
960 A am Basismodul
Strom über den Querschnitt
max. 500 A, an jeder Stelle beider Busbars
Spannungsbereich
Kleinspannung DC, max. 60 V
Ausgelegt für
48-V-Systeme
Absicherung
NH00-Sicherungseinsätze
Sicherungsgrößen
6–160 A
Eingänge / Abgänge
6 (Basis) · 3 (BMV, Cerbo-Touch)
Anschluss Kabel
Presskabelschuh M8, 15 Nm
Durchgangsverschraubung
M10, 33 Nm
Erweiterung
modular, mit weiteren Modulen
Abmessungen
265 × 230 × 105 mm (L × B × H)
Betriebstemperatur
+10 bis +45 °C, frostfrei
Luftfeuchtigkeit
10 bis 60 %, nicht kondensierend
Alle angeschlossenen Leitungen brauchen Presskabelschuhe M8; die passenden Größen stellt der Kabelkonfigurator zusammen.
Gewicht und zulässige Anschlussquerschnitte: [PLATZHALTER]

Thermischer Belastungstest

500 A, zweieinhalb Stunden.

Geprüft wurde am Grenzwert: 500 A über den Querschnitt, dauerhaft — und dabei absichtlich ungünstig verteilt. Links die Wechselrichter, rechts die Batterie, sodass der gesamte Strom über die volle Länge der Schiene lief. Gehäuse geschlossen, ohne Lüfter.

Dauerstrom
500 A DC
Laufzeit
2,5 Stunden
Lastverteilung
asymmetrisch
Gehäuse
passiv belüftet
Umgebungstemperatur
18 °C am Gerät, Raum klimatisiert 18–22 °C
Höchstwert Busbar
39,0 °C in der Mitte · links 33,5 °C · rechts 37,0 °C

Bei 18 °C Umgebung stieg die Schiene auf höchstens 39 °C — rund 21 K darüber, ohne aktive Kühlung. Für 500 A Dauerstrom über den Querschnitt ist der Aufbau damit ausreichend dimensioniert.

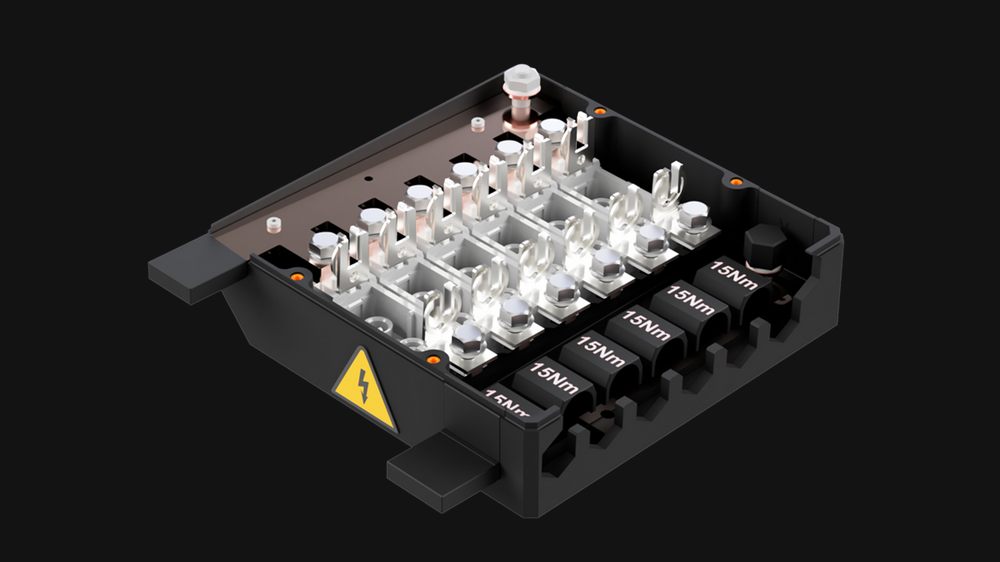

PowerLink Basismodul mit abgenommenem Deckel: sechs NH00-Sicherungsplätze in einer Reihe, verschraubte Kupferschienen und Anschlussbolzen, an jedem Abgang die eingeprägte Angabe 15 Nm.
Das Basismodul geöffnet. Sechs Sicherungsplätze auf durchgehenden Stromschienen; das erforderliche Anzugsmoment steht an jedem Abgang am Gehäuse.Vollbild 1000 px

Die drei Module

Verteilen, messen, anzeigen.

Jedes Modul bringt eigene Ein- und Abgänge mit und lässt sich mit den anderen kombinieren. Alle drei sind derzeit nicht lieferbar — Anfragen beantworten wir trotzdem, siehe Verfügbarkeit.

PowerLink Modul

Derzeit nicht lieferbar Preis auf Anfrage

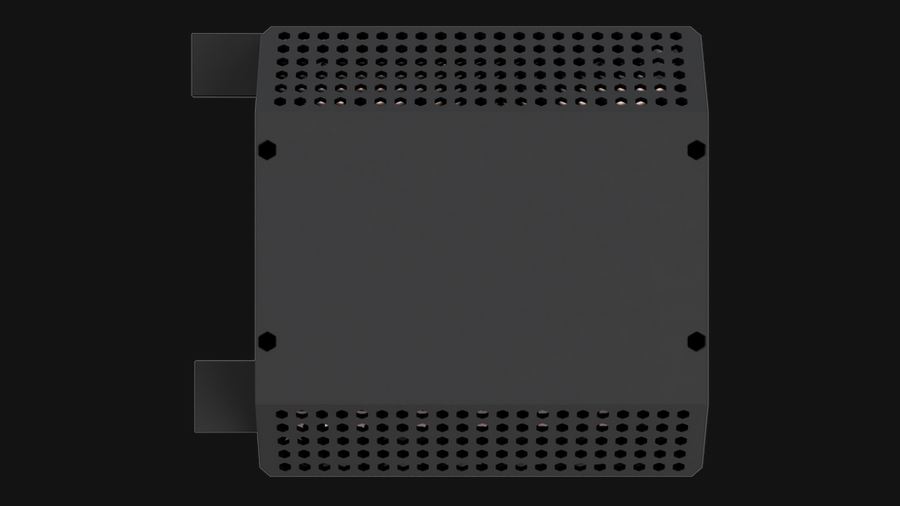

PowerLink Basismodul von oben: quadratisches schwarzes Gehäuse mit geschlossenem Deckel, zwei Lochfeldern und vier Schrauben.
Draufsicht mit geschlossenem Deckel. Die seitlichen Laschen sind die Befestigungspunkte.Vollbild 900 px
Geöffnetes PowerLink Basismodul mit sechs NH00-Sicherungsplätzen auf durchgehenden Stromschienen.
Sechs Ein- beziehungsweise Abgänge, jeder einzeln über einen NH00-Einsatz abgesichert.Vollbild 1000 px

Das Basismodul ist der Kern des Systems: es führt die Ströme auf gemeinsamen Schienen zusammen und verteilt sie auf sechs einzeln abgesicherte Ein- und Abgänge. Alles Weitere wird daran angebaut.

Eingänge / Abgänge
6
Absicherung
NH00, 6–160 A
Systembelastbarkeit
960 A
Lieferumfang des Basismoduls: [PLATZHALTER]. Sicherungseinsätze sind als Zubehör gelistet.

PowerLink BMV Modul

Derzeit nicht lieferbar Preis auf Anfrage

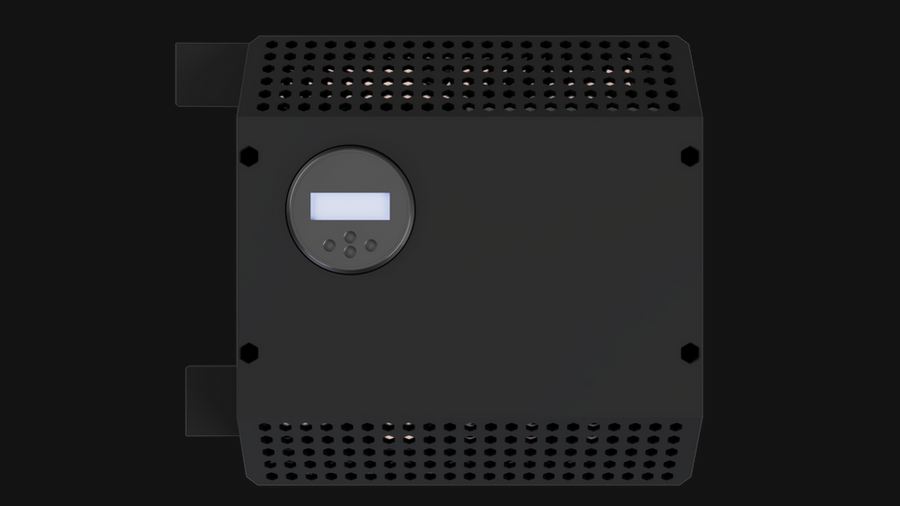

PowerLink BMV Modul von oben: geschlossener Deckel mit runder Öffnung, in der die Anzeigeeinheit eines Batteriemonitors sitzt.
Im Deckel sitzt die Anzeigeeinheit — hier mit einem BMV-712-Monitor bestückt.Vollbild 900 px

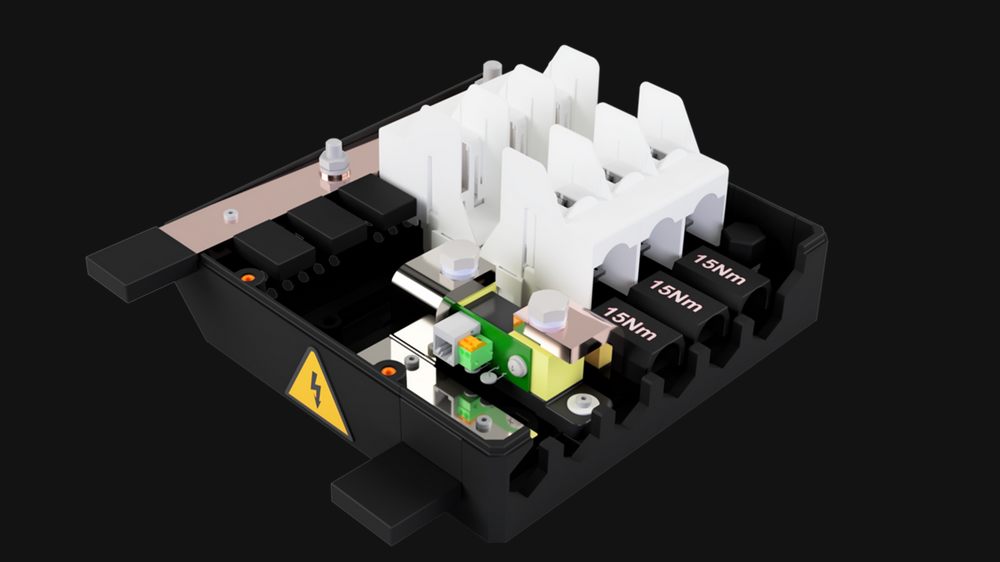

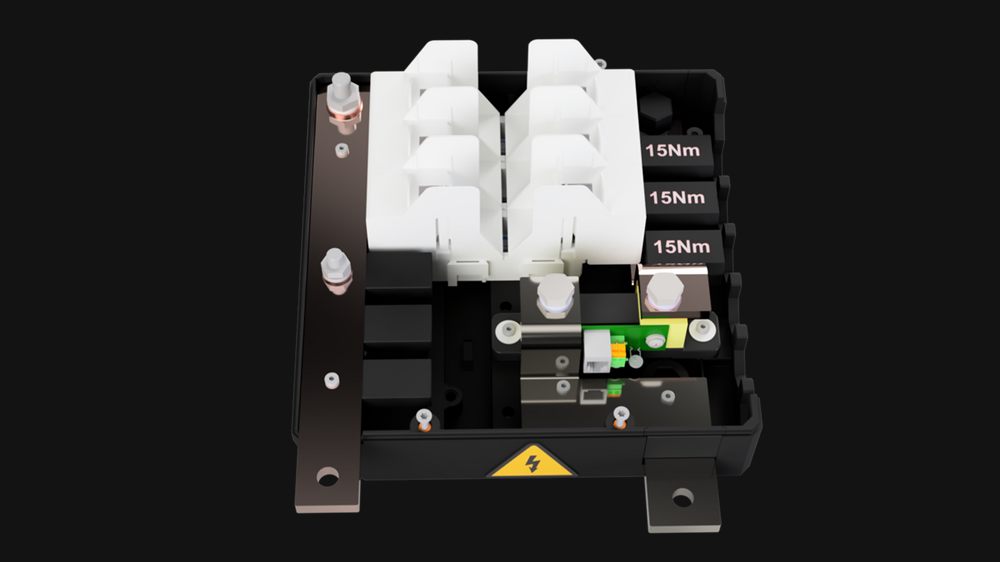

Geöffnetes PowerLink BMV Modul: drei NH00-Sicherungsplätze mit weißen Berührungsschutzhauben, daneben die Einbauposition für den Shunt und eine kleine Platine.
Drei abgesicherte Abgänge, daneben die vorbereitete Position für Shunt und Messelektronik.Vollbild 1000 px
PowerLink BMV Modul von vorn geöffnet, mit sichtbaren Montagewinkeln, Kupferschiene und internen Befestigungspunkten.
Interne Befestigungspunkte für Shunt und Elektronik.Vollbild 1000 px

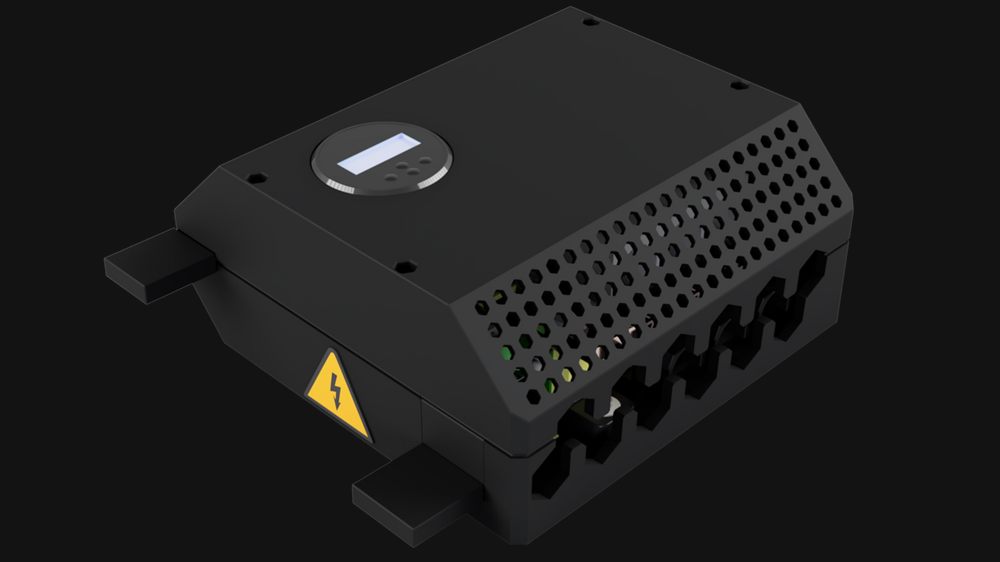

PowerLink BMV Modul geschlossen und schräg von vorn, mit runder Monitoröffnung im Deckel und den Kabelausschnitten an der Stirnseite.
Geschlossen: Monitor oben ablesbar, Anschlüsse an der Stirnseite.Vollbild 1000 px

Das BMV-Modul erweitert das System um eine mehrkanalige Strommessung. Es erfasst die Energieflüsse an drei Ein- beziehungsweise Abgängen und arbeitet mit den Victron-Monitoringlösungen zusammen — die Werte stehen dort zentral zur Verfügung, etwa zur Anzeige im Cerbo GX.

Eingänge / Abgänge
3
Absicherung
NH00, 6–160 A
Messung
mehrkanalig, über Shunt
Vorgesehen für
Victron SmartShunt oder BMV-712 Smart

Im Lieferumfang

  • PowerLink BMV Modulgehäuse
  • vorbereitete Montageposition für Victron SmartShunt oder Victron BMV-712 Smart
  • Montageöffnung für die Anzeigeeinheit, bei Verwendung eines BMV-Monitors
  • interne Befestigungspunkte für Shunt und Elektronik
  • Montagematerial für die Integration im PowerLink-System

Nicht enthalten

  • Victron SmartShunt Batteriemonitor
  • Victron BMV-712 Smart Batteriemonitor
  • Messleitungen und Datenkabel
  • weitere Victron-Systemkomponenten

PowerLink Cerbo-Touch Modul

Derzeit nicht lieferbar Preis auf Anfrage

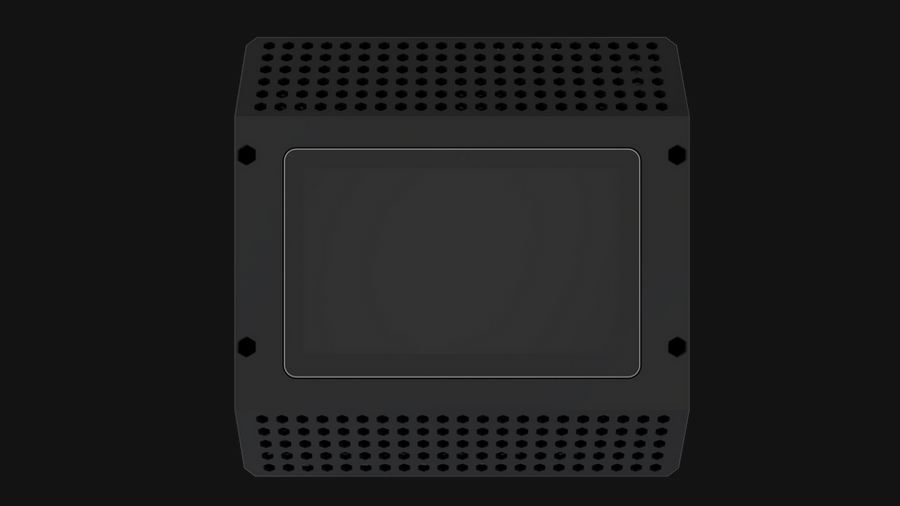

PowerLink Cerbo-Touch Modul von oben: schwarzes Gehäuse mit rechteckigem Ausschnitt für das Touchdisplay und zwei Lochfeldern.
Der Deckelausschnitt nimmt das GX Touch 70 bündig auf.Vollbild 900 px

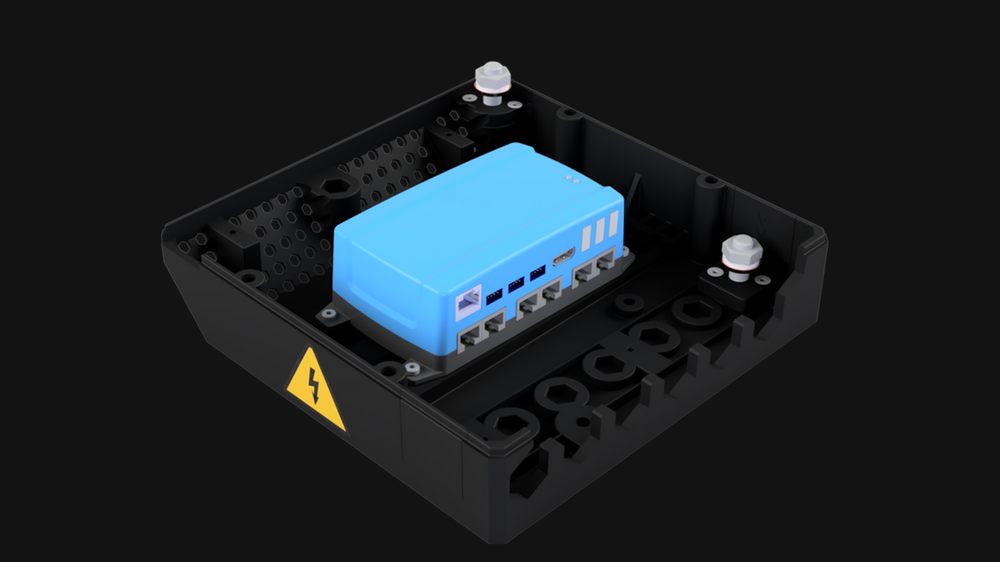

Geöffnetes Cerbo-Touch Modul: ein blauer Victron Cerbo GX liegt auf seiner vorbereiteten Montageposition im Gehäuse, daneben Kabelführungen und Anschlussbolzen.
Der Cerbo GX sitzt auf der vorbereiteten Position; davor liegen die Durchführungen für die Kabel.Vollbild 1000 px

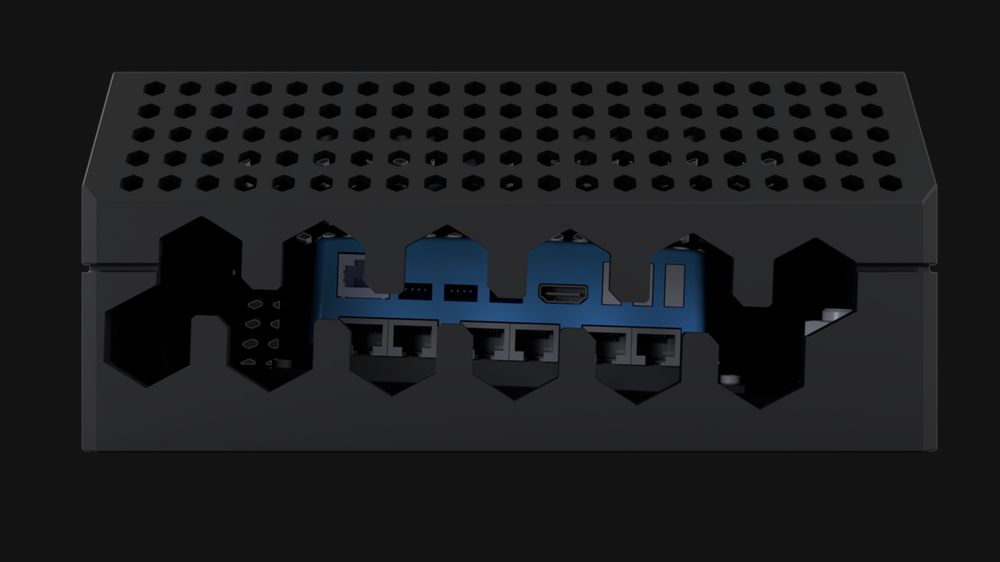

Stirnseite des Cerbo-Touch Moduls: die Anschlüsse des eingebauten Cerbo GX — Netzwerkbuchsen, VE.Bus, HDMI — liegen frei im Gehäuseausschnitt.
Die Anschlüsse des Cerbo GX bleiben von außen erreichbar.Vollbild 1000 px

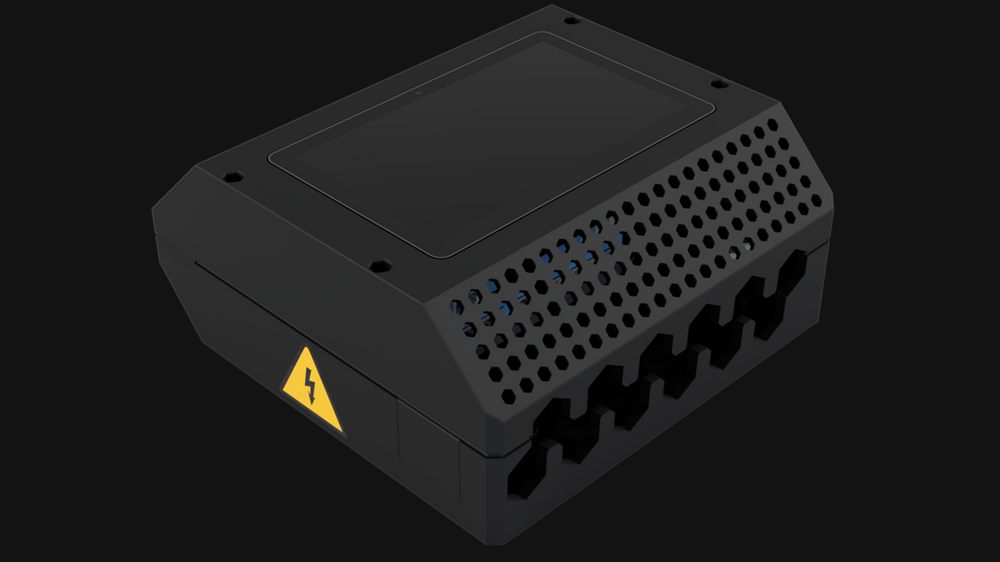

Cerbo-Touch Modul geschlossen und schräg von vorn, mit eingesetztem Display im Deckel und Kabelausschnitten an der Stirnseite.
Fertig aufgebaut: Anzeige und Kommunikationszentrale ohne Zusatzgehäuse.Vollbild 1000 px

Das Cerbo-Touch Modul nimmt einen Victron Cerbo GX samt GX Touch 70 direkt im PowerLink-System auf — ohne Zusatzgehäuse und ohne improvisierte Montage. Kabelzuführung, Befestigungspunkte und der Zugriff für den Service sind vorgegeben; drei eigene Ein- und Abgänge bringt es ebenfalls mit.

Eingänge / Abgänge
3
Absicherung
NH00, 6–160 A
Aufnahme
Cerbo GX / Cerbo GX MK2
Displayausschnitt
GX Touch 70 / Ekrano GX
Das Modul gibt es in mehreren Ausführungen, die sich in der Ausrichtung des Bildschirms unterscheiden. Bitte bei der Anfrage angeben. Verfügbare Ausrichtungen: [PLATZHALTER]

Im Lieferumfang

  • PowerLink Cerbo-Touch Modulgehäuse
  • vorbereitete Montageposition für Victron Cerbo GX / Cerbo GX MK2
  • vorbereitete Montageöffnung für Victron GX Touch 70 / Ekrano GX
  • interne Befestigungspunkte und Einbaurahmen
  • Montagematerial für die Installation im PowerLink-System

Nicht enthalten

  • Victron Cerbo GX Kommunikationszentrale
  • Victron GX Touch 70 Touchdisplay
  • weitere Victron-Systemkomponenten

Modulares Systemkonzept

Das System wächst mit der Anlage.

PowerLink ist als Plattform angelegt. Reicht das Basismodul, bleibt es beim Basismodul. Kommt eine Messung dazu oder soll die Kommunikationszentrale mit ins Gehäuse, werden die entsprechenden Module ergänzt — jedes bringt seine eigenen abgesicherten Ein- und Abgänge mit.

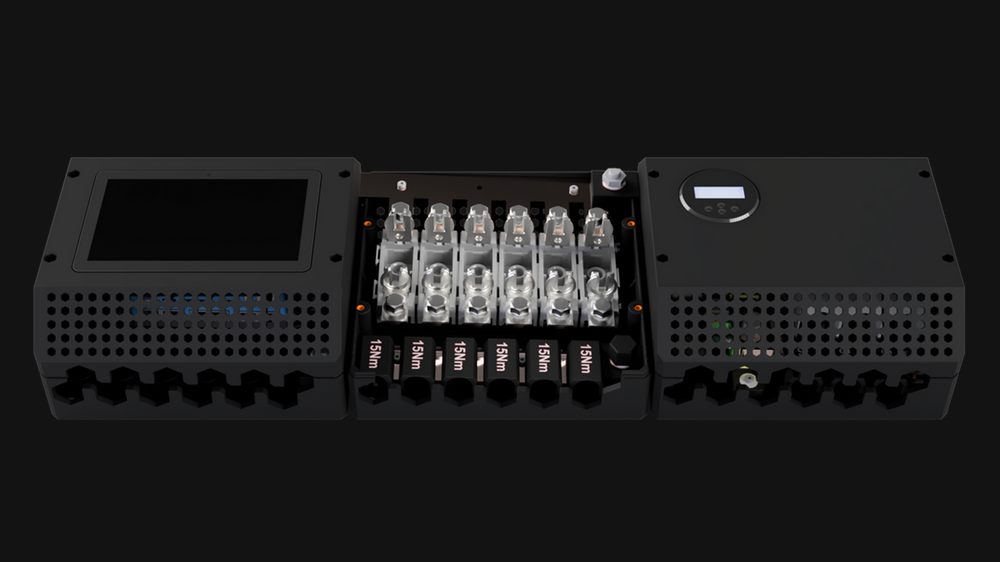

Drei aneinandergereihte PowerLink-Module in einer Linie: links das Cerbo-Touch Modul mit Display, in der Mitte das geöffnete Basismodul mit sechs Sicherungsplätzen, rechts das BMV Modul mit rundem Monitor.
Cerbo-Touch Modul, Basismodul und BMV Modul nebeneinander. Beim mittleren Modul ist der Deckel abgenommen, die sechs Sicherungsplätze liegen offen.Vollbild 1000 px

Fertigung

Gefertigt in der Steiermark.

PowerLink wird in der Steiermark entwickelt und gefertigt. Das Gehäuse wird laufend überarbeitet — die aktuelle Fassung ist im Änderungsprotokoll festgehalten.

Fertigungsort
Steiermark, Österreich
Gehäusefassung
1.75, Stand 28.01.2026
Werkstoff Gehäuse
ABS V0
Kennzeichnung
Seriennummer am Gerät und auf der Verpackung

Ersatzteile

Sicherungen zum Nachbestellen.

Der PowerLink Sicherungseinsatz 100 kA steht beim Zubehör und ist einzeln erhältlich.

Zum Zubehör

Verfügbarkeit und Anfrage

Derzeit auf Anfrage.

Die drei PowerLink-Module sind zurzeit nicht über den Warenkorb bestellbar. Wenn Sie PowerLink für eine Anlage einplanen, schreiben Sie uns: Wir klären Stückzahl, Modulzusammenstellung und beim Cerbo-Touch Modul die gewünschte Ausrichtung des Bildschirms vorab.

Nennen Sie in der Anfrage nach Möglichkeit Systemspannung, geplante Ströme und die Zahl der benötigten Abgänge — dann können wir gleich sagen, welche Module Sie brauchen.

PowerLink anfragen

Lieferzeit: derzeit nicht lieferbar — Termin auf Anfrage.
